一、產品用途:
ZBW-1220S微機伺服插拔力試驗機適用于各種連接器之插入力及拔出力測試,搭配眾標專利設計之自動求心裝置,將可得到完全準確之插拔力試驗,利用 Windows 窗口中文畫面設定,操作簡單方便,且所有數據皆可儲存( 試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等)解決各種連接器測試的夾具問題及測試時公母連接器能自動對準,不會有吃單邊的問題。搭配動態阻抗測試系統,可在測試插拔力同時測試動態阻抗并繪制(荷重行程-阻抗曲線圖)。
二、測試項目:
連接器單孔插拔試驗 連接器整排插拔試驗
連接器插拔壽命試驗 連接器單Pin與塑料保持力試驗
連接器Normal Force測試 各種拉伸、壓縮破壞強度試驗
動態阻抗測試系統(選配);
三、微機伺服插拔力試驗機特點:
1、 全自動測試方式
測試人員只需將當次(批量)試件之測試條件輸入并存儲即可自動作壓縮、引張測試;
2、適用性廣泛
配合不同夾具,可作各類連接器等產品測試,既可作連接器等R&D、IQC成品引張、壓縮檢測又可作壽命、動態阻抗測試,待測試完畢自動存儲測試曲線及數據;
3、高精密度
荷重分辯率達:0.01gf,位移分辯率達:0.001mm
4、單位切換
荷重:N、gf、kgf、Lb可自由轉換;位移:mm、cm可自由轉換
5、大存儲量
測試數據(曲線、數據)存于計算機硬盤(每一筆數據皆可存儲,不限次數)
6、人性化設計,操作簡便
所有測試條件皆由計算機畫面設定:測試荷重、位移、次數、速度、等候時間…
7、報表設計人性化
報表抬頭內容隨時可修改(中英文皆可),報表自動生成,不需再作輸入,可打印數據報表、曲線報表
8、自動判定及分析測試結果
可輸入壓縮、引張荷重之上、下限規格值,自動判定測試結果Passed 或Fail及分析等
9、卷軸式曲線圖顯示
自動生成引張、壓縮曲線,插入為正值、拔出為負值
四、技術參數
1、荷重測定范圍 0~20kgf(標準)選配:2kgf,5kgf,10kgf,50kgf (訂購前需指定)
2、最小顯示力值 0.001kgf 或1gf
3、荷重精度 示值±0.03%F.S
4、單位切換 力值:Kgf, g, N, Lbf 位移:mm, cm
5、測試速度 0.001~200mm/min或0.1~600mm/min(訂購前需指定)
6、測試行程 0~150mm
7、行程分辯率 0.001mm
8、驅動馬達 東元伺服電機
9、力傳感器 國鴻定制
10、傳動方式 TBI精密滾珠螺桿
11、測試空間 W150*D150*H150mm
12、機臺尺寸 W360xD260xH940mm
13、機臺重量 約75kg
14、供電電源 AC220V 50Hz
五、ZBW-1220S微機伺服插拔力試驗機軟件能
1、所有測試條件均由計算機輸入并自動存儲:荷重測定范圍、行程測定范圍、測定總次數、測定速度、測定方向、暫停時間、停留時間、起始位置檢出等;
2、能實時顯示當前插入與拔出力值及位移之變化,可同時顯示:荷重-行程(kgf-mm)曲線圖、壽命衰減曲線圖(kgf-time)、測試條件、插入&拔出最大值、當前測試值(力值、位移、已測試次數)或切換顯示動態阻抗-位移畫面;
3、可設定上下限值,著由軟件自動判定Passed或Fail;
4、測試數據可視打印所需而設定,可打。翰灏吻(荷重-行程)+壽命衰減曲線+測試數據、測試數據等,檢驗報表可自動計算:最大值、最小值、平均值、差值、標準偏差等。
六、系統構成:
a) 主機:

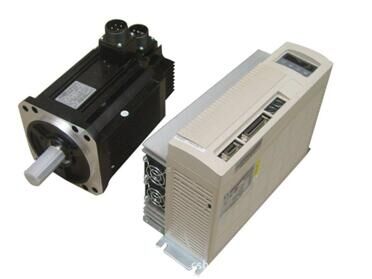

1.采用東元AC伺服電機驅動,自帶2500rp高脈沖繹碼器,高精度定位準確,低噪聲,大力矩,重復性能優異,可長時間使用;

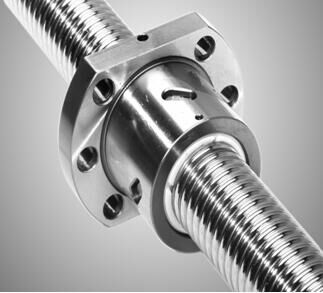

2.通過高精密滾珠螺桿傳動,高效率,運行平穩,低噪聲;
3.可選配X-Y軸移動臺(移動精度達0.1mm),快速夾持轉軸(成品),提高測試效率;
4.主機前面板操作按鍵的設置,可脫離計算機,方便試件裝持及原點檢出;
b) 測量:
1.采用進口高精度防爆型荷重元(±0.02%F.S)對插入與拔出力進行測量,從而得到更為精準的測量值;
2.通過自主開發之硬件卡(高速A/D轉換卡)通過網絡接口將傳感器信號輸至計算機;

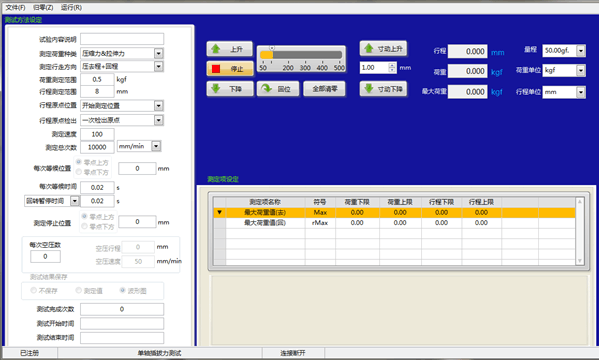

3.軟件:自主開發之中文接口軟件,基于Windows98,Win-ME,Win2000,Win-XP簡/繁操作系統,所有測試參數皆由計算機直接輸入,且測試數據及插拔曲線、壽命衰減曲線皆可自動存儲、調閱、分析、打;
|
